Các giải pháp phủ lớp cho quá trình gia công tiện thép không gỉ
Giới thiệu về các lớp phủ cho quá trình gia công tiện thép không gỉ
Loại sơn phủ: HMT130, HLM300
Ứng dụng: Lớp phủ đa năng HLM300 đặc biệt thích hợp để gia công thép thông thường (32~48HRC), thép không gỉ, gang và các vật liệu khác;
HMT130 thích hợp cho thép không gỉ như 304, 316L;
Đặc điểm lớp phủ: Lớp phủ đa năng HLM300 với các thành phần đơn giản, kết hợp với chu kỳ gradient, đạt được độ bền và khả năng chống mài mòn nhất định.
HMT130 có nhiều giao diện nano và các lớp bề mặt của hai thành phần bôi trơn làm chậm sự xuất hiện của mài mòn dính.
Gia công kim loại – Dao cắt CNC
Nguyên lý phủ HLM300:
Máy composite HA800 mới do Huasheng tự phát triển sử dụng công nghệ mạ ion hồ quang để điều chỉnh cấu trúc lớp phủ và đạt được độ dốc điện áp phân cực. Lớp phủ được tạo ra có cấu trúc vi mô đồng nhất và dày đặc, đồng thời sở hữu các đặc tính cơ học và ma sát tuyệt vời.
Ứng dụng:
Thép thông thường (32~48HRC), thép không gỉ và gang
Mẫu lưỡi dao: WNMG080408
Vật liệu đã qua xử lý: SUS316L
Điều kiện thử nghiệm: Liên tục
Tốc độ cắt Vc=200m/phút
Bước tiến Fn = 0,2 mm/vòng/phút
Độ sâu cắt ap = 1,5mm
Phương pháp làm mát: Nhũ tương
Kết quả đo: VB=300μm, hiệu chuẩn trong 1 chu kỳ làm việc.
Công cụ phủ lớp Huasheng HLM300 bị sứt mẻ sau 25 phút gia công.
Các dụng cụ phủ HLM hiện tại của các đối thủ cạnh tranh có thể hoàn thành việc đục đẽo trong vòng 21 phút.
Tuổi thọ dụng cụ đã tăng 19%.
Nguồn dữ liệu: Phòng thí nghiệm cắt Huasheng

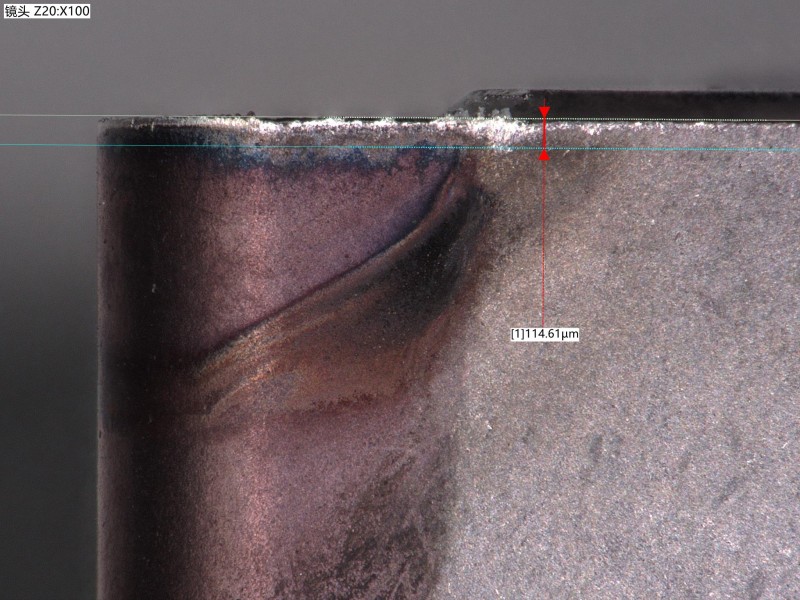

21 phút - HuaSheng®HLM300

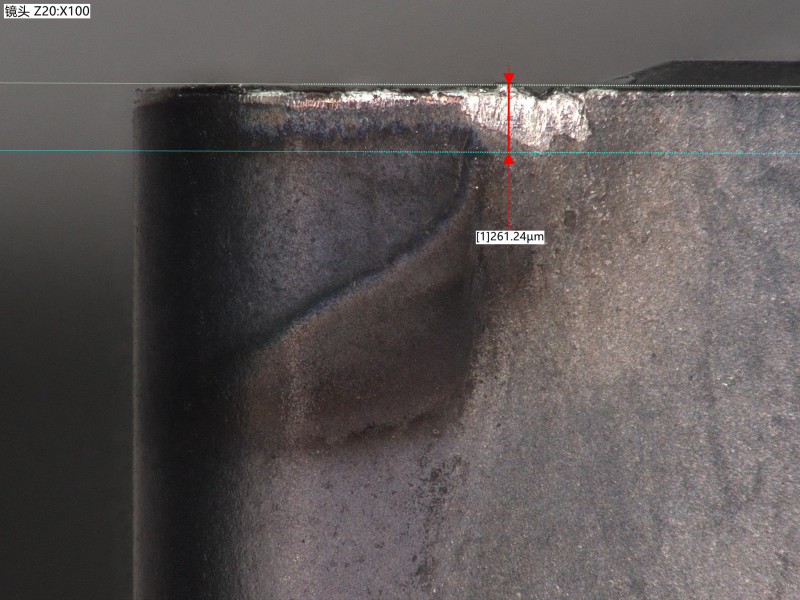

21 phút - Đối thủ
Tính chất của lớp phủ:
| Thành phần lớp phủ | AlTi-base |
| Màu sắc | Đen |
| Độ dày (μm) | 2,5±0,5 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 34±3 |
| Ứng suất nén dư (GPa) | -4,0±1 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1100 |
Gia công kim loại – Dao cắt CNC
Nguyên lý phủ HMT130:
Máy composite HA800 mới do Huasheng tự phát triển sử dụng công nghệ mạ ion hồ quang để điều chỉnh cấu trúc lớp phủ và đạt được độ dốc điện áp phân cực. Lớp phủ được tạo ra có cấu trúc vi mô đồng nhất và dày đặc, đồng thời sở hữu các đặc tính cơ học và ma sát tuyệt vời.
Ứng dụng:
304, 316L và các loại thép không gỉ khác
Mô hình công cụ: WNMG080408-OMM
Vật liệu đã qua xử lý: Thép không gỉ 316L (150-170HB)
Điều kiện thử nghiệm
Tốc độ cắt Vc: 200m/phút
Tốc độ cấp liệu mỗi vòng quay fn: 0,2mm/r
Độ sâu cắt Ap: 1,5mm
Phương pháp làm mát: Nhũ tương
Tiêu chuẩn thử nghiệm
Tiêu chuẩn hỏng: VB≥300μm hoặc sứt mẻ tùy thuộc vào thời gian xử lý.

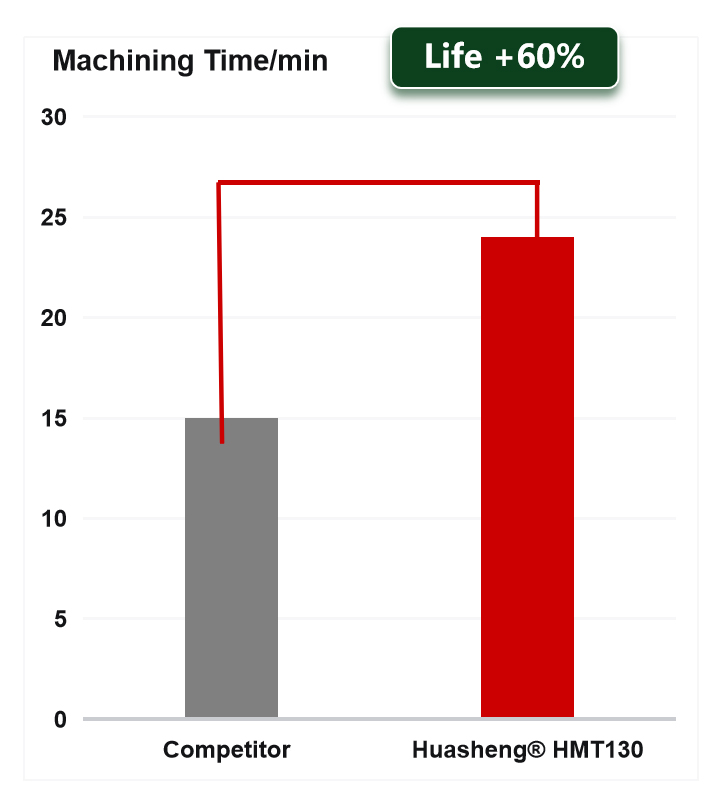

Máy HMT130 có thể xử lý trong 24 phút, trong khi máy của đối thủ cạnh tranh chỉ mất 15 phút.
Tuổi thọ cắt của máy cưa HuaShengHMT130 dài hơn 60% so với các sản phẩm cạnh tranh.
Nguồn dữ liệu: Phòng thí nghiệm cắt Huasheng

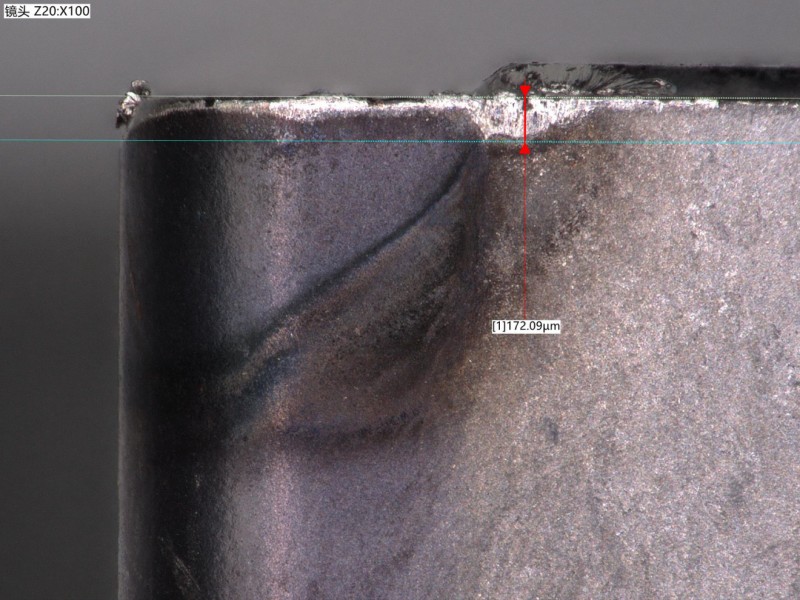

Sơ đồ độ bền của HHuaSheng® HMT130: 15 phút

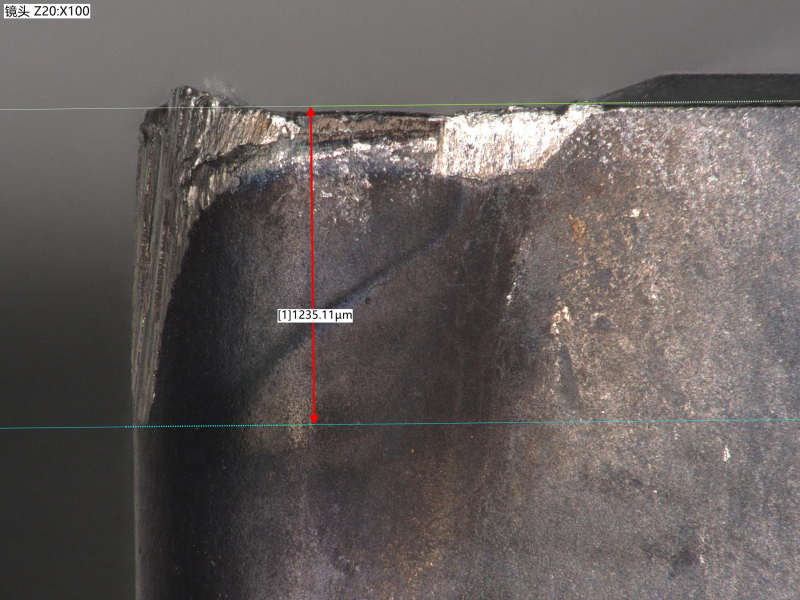

Thời gian thi đấu: 15 phút
Tính chất của lớp phủ:
| Thành phần lớp phủ | Dựa trên AlTiN |
| Màu sắc | Màu tím |
| Độ dày (μm) | 2,7±0,3 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 35,0±3,0 |
| Ứng suất nén dư (GPa) | -4,5±1,0 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1100° |

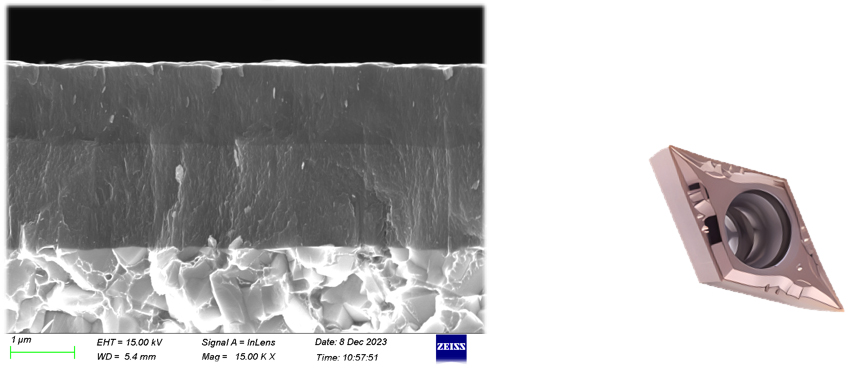

Các miếng chèn (Phương pháp xử lý) Dung dịch phủ

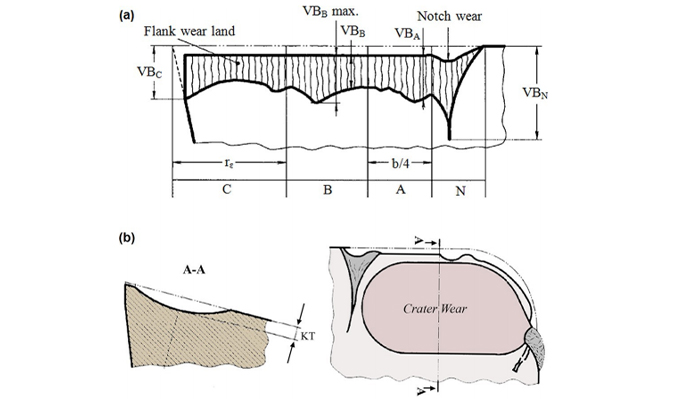

Chèn các tính năng (xử lý)
- 1. Thép không gỉ có độ dẻo cao, biến dạng khi cắt nghiêm trọng và chịu tải trọng cơ học cao trong quá trình cắt.
- 2. Hiện tượng chai lì do lao động nghiêm trọng.
- 3. Nhiệt độ sinh ra trong quá trình cắt rất cao.
- 4. Phát sinh hiện tượng dính, hàn và các hiện tượng bám dính dụng cụ khác, ảnh hưởng đến độ nhám bề mặt của các chi tiết gia công.
- Độ cứng đỏ
- Khả năng chống mài mòn
- Độ bám dính cao
- Độ bôi trơn
Thông số lớp phủ G4-S3
Tính năng Chèn (Xử lý)
Ứng dụng:
Nguyên liệu chế biến:
Hợp kim titan, thép không gỉ, thép tôi cứng HRC48-65
Phương pháp làm mát: làm mát bằng nước/làm mát bằng không khí
| Thành phần lớp phủ | AlTiXN |
| Màu sắc | Đồng |
| Độ dày (μm) | 1,5±0,5 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 40±2 |
| Ứng suất nén dư (GPa) | -5±1 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1200 |
| Đặc điểm kỹ thuật | Hiệu suất lớp phủ |
| Công nghệ phủ catốt tích hợp mới | Mặc dù có tỷ lệ ion hóa cao, lớp phủ này lại đặc và không có giọt. Độ cứng cao, ứng suất thấp và khả năng chống va đập tốt. |
| Thiết kế cấu trúc composite AlTiN/TiXN hoàn toàn mới | Đồng thời duy trì độ cứng cao, giúp tăng cường khả năng chống va đập và chống nứt. |
| Các hạt nguyên tố X tinh chế | Hệ số ma sát thấp, khả năng chống bám dính tốt. |
Giải pháp phủ lớp – Gia công tiện CNC
Ứng dụng G4-S trong gia công tiện thép không gỉ 304
Thông số kỹ thuật công cụ: DCGT11T302FR-U
Nguyên liệu quy trình: 304 (~30HRC)
Điều kiện thử nghiệm: Gia công hoàn thiện bằng phương pháp tiện
Tốc độ cắt Vc = 100m/phút
Tốc độ cấp phôi Fz = 0,05mm/z
Độ sâu cắt ap = 1,0mm
Phương pháp làm mát: Làm mát bằng dầu

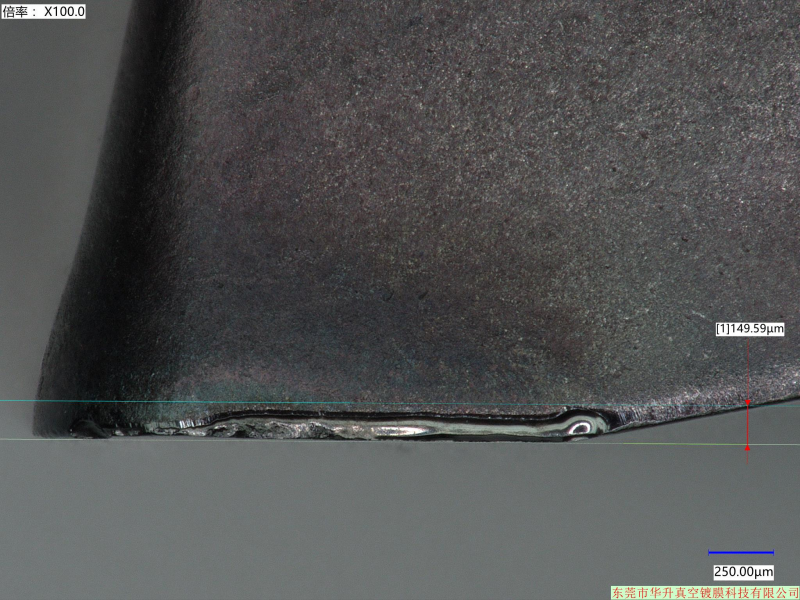

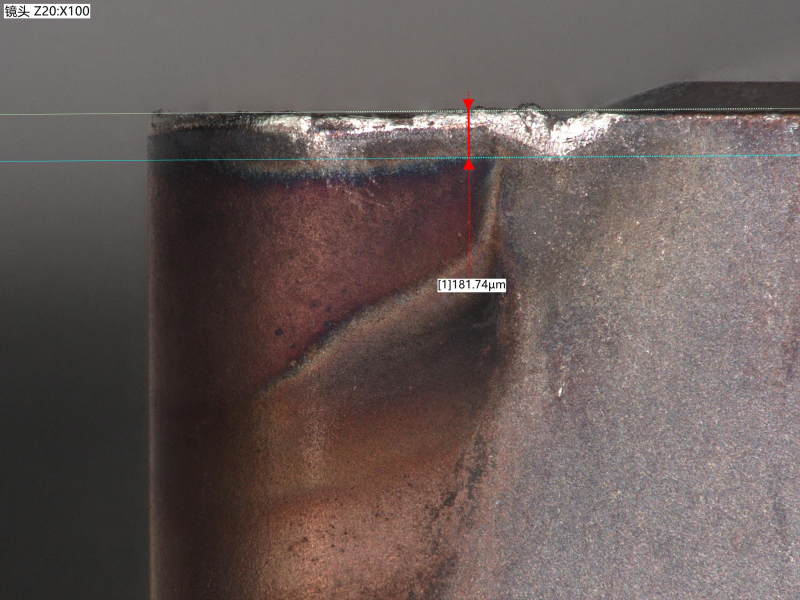

Kết quả kiểm tra:
Tiêu chuẩn ngoài máy: độ nhám bề mặt sản phẩm không cao hơn 1um

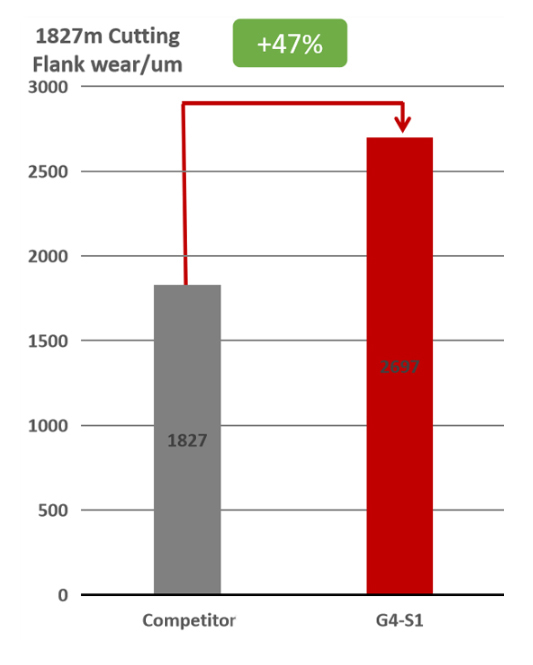

Phân tích kết quả: Lớp phủ G4-S1 có tuổi thọ dụng cụ dài hơn 47% so với sản phẩm PR930 của đối thủ cạnh tranh. Độ mài mòn ở mặt bên của mảnh dao cũng ít hơn.
Nguồn: Phòng thí nghiệm gia công Huasheng

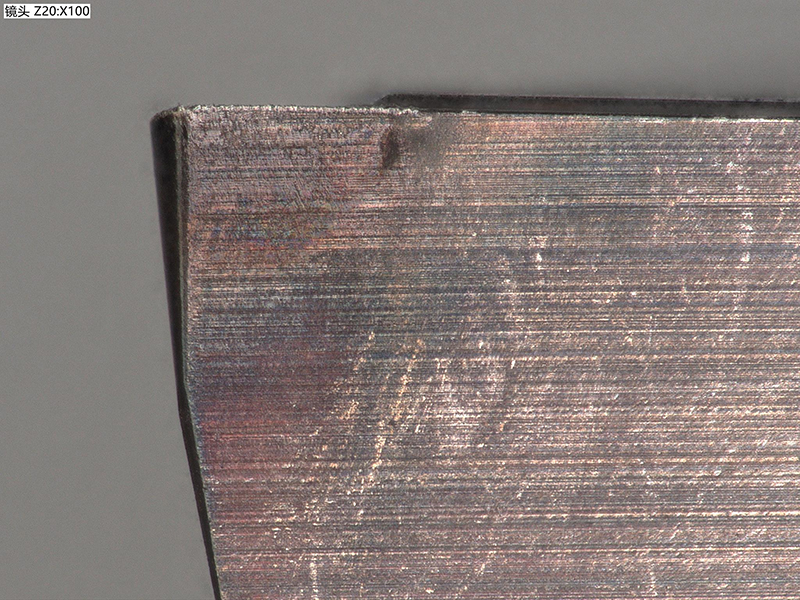

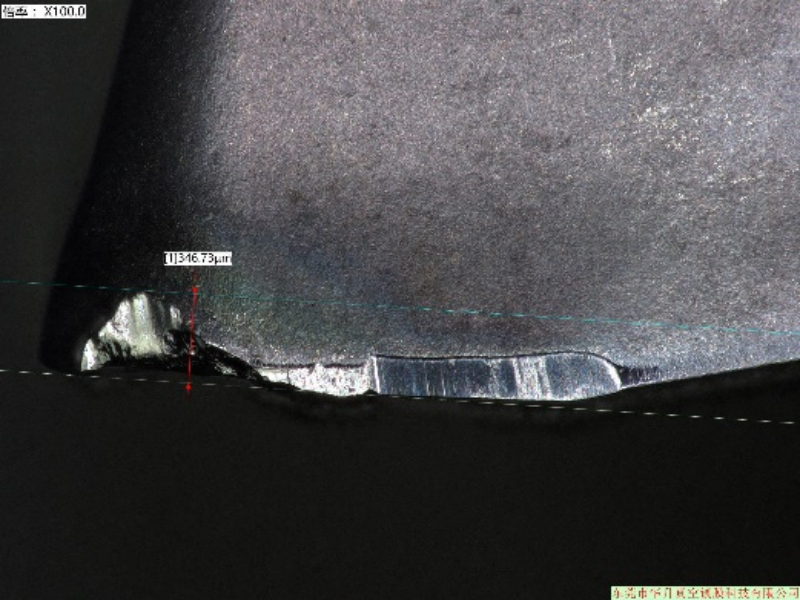

G4-S1: 1827m (Ra=0,681μm)

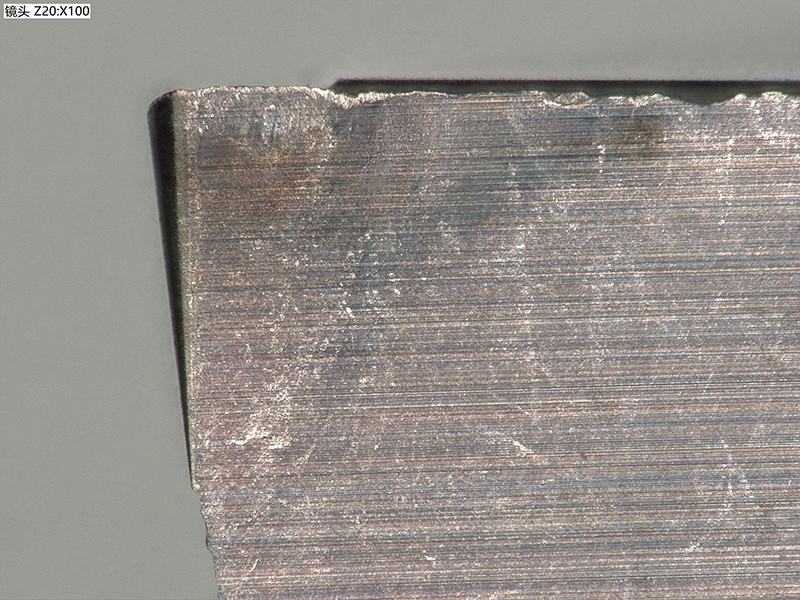

PR9: 1827m (Ra=1,281μm)

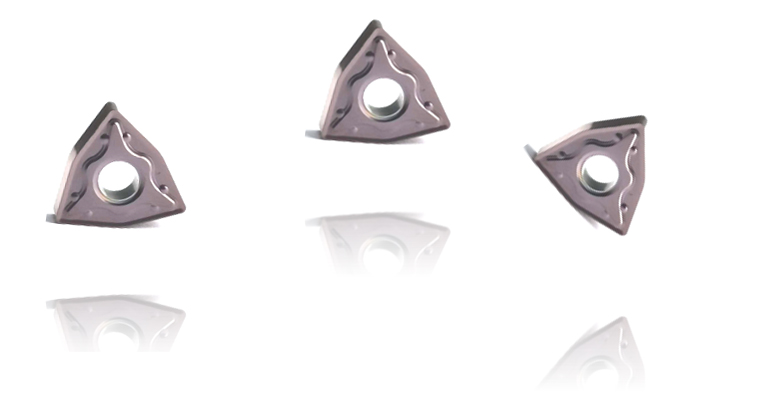

HuangSheng®HMT130 (Gia công thép không gỉ 316L/304)
Ứng dụng
Gia công tiện thép không gỉ
Thích hợp cho gia công bán tinh và gia công thô.
Chủ yếu áp dụng cho thép không gỉ 316L
| Thành phần lớp phủ | Dựa trên AlTiN |
| Màu sắc | Màu tím |
| Độ dày (μm) | 2,7±0,3 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 35,0±3,0 |
| Ứng suất nén dư (GPa) | -4,5±1,0 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1100° |
| Cấu trúc lớp phủ | Hiệu suất lớp phủ |
| Thiết kế cấu trúc đa lớp nanocomposite AlTiXN hoàn toàn mới | Giảm thiểu hiệu quả sự tập trung ứng suất trên bề mặt lớp phủ và ngăn ngừa sự lan truyền vết nứt. |
| Duy trì tỷ lệ ion hóa cao của lớp phủ nền AlTiN được lắng đọng bằng công nghệ AIP. | Khả năng ổn định ở nhiệt độ cao tuyệt vời và đặc tính chống oxy hóa xuất sắc. |
| Giới thiệu các yếu tố tỷ lệ độc đáo và yếu tố đặc biệt X | Cải thiện hiệu suất tổng thể của lớp phủ và giảm hệ số ma sát. |
Hiệu suất tiện HuangSheng®HMT130
Nghiên cứu trường hợp 1: Quy trình tiện trên thép không gỉ 316L

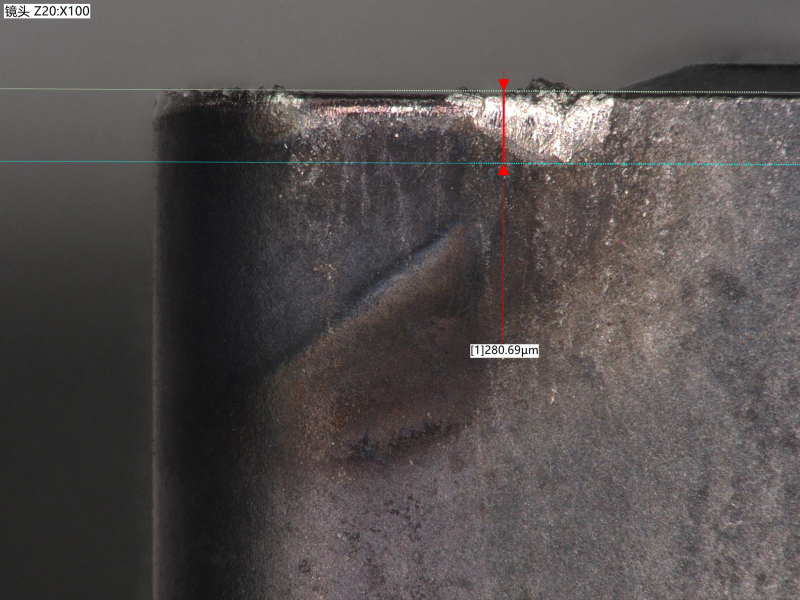

HuaSheng®HMT130 Thời gian sử dụng: 15 phút
Thời gian thi đấu: 15 phút
Thông số kỹ thuật dụng cụ:
WNMG080408-OMM
Nguyên liệu chế biến:
Thép không gỉ 316L (150-170HB)
Điều kiện thử nghiệm:
Tốc độ cắt Vc: 200m/phút
Tốc độ cấp liệu fn: 0,2mm/vòng
Độ sâu cắt Ap: 1.5mm
Phương pháp làm mát: Nhũ tương
Kết quả kiểm tra:
Tiêu chuẩn lỗi: VB ≥ 300μm hoặc hiện tượng vỡ vụn tùy thuộc vào thời gian xử lý.

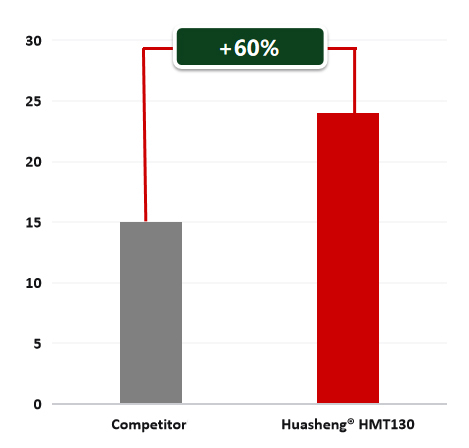

HMT130 trụ được 24 phút, trong khi các đối thủ chỉ trụ được 15 phút.
HuaSheng®HMT130 có tuổi thọ cao hơn 60% so với các sản phẩm cạnh tranh.
Nguồn:
Phòng thí nghiệm gia công Huasheng

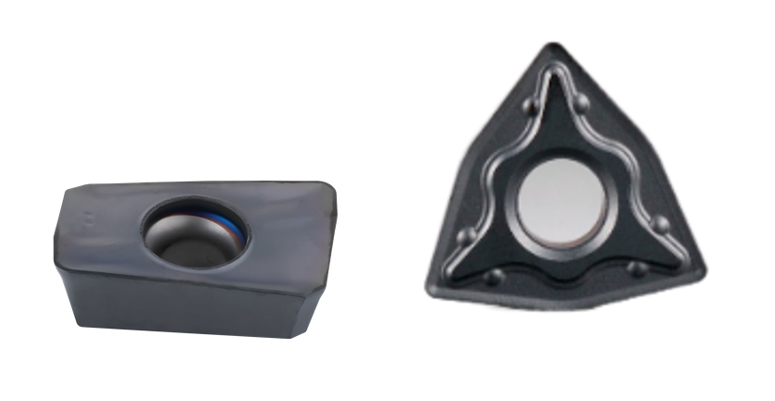

HuaSheng® HLM300
Mảnh dao phay, dụng cụ phay đặc tôi cứng

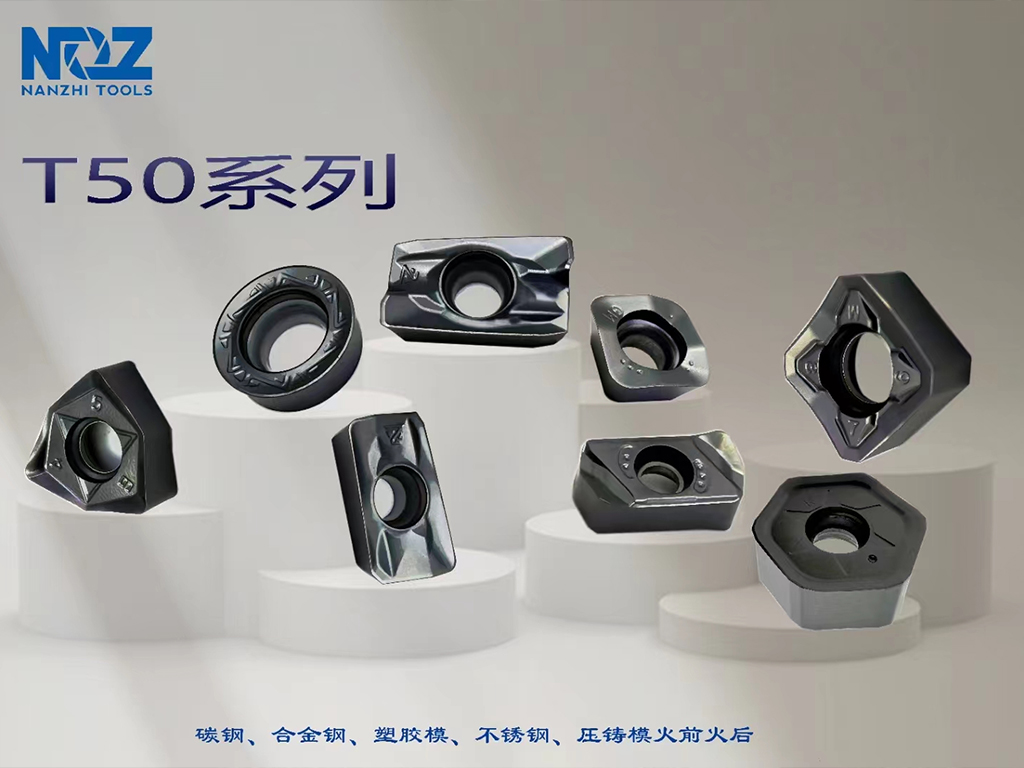

Gia công cơ khí tổng quát
| Thành phần lớp phủ | AlTI-base |
| Màu sắc | Đen/Đỏ |
| Độ dày (μm) | 2,5±0,3 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 32±3 |
| Ứng suất nén dư (GPa) | -3,5±1 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1000 |
| Cấu trúc lớp phủ | Hiệu suất lớp phủ |
| Sự kết hợp hoàn hảo của AlTiN | Tăng cường độ bám dính giữa chất nền và các lớp. |
| Kiểm soát thành phần | Hiệu suất toàn diện xuất sắc |
| Thiết kế kiến trúc đơn giản | Phạm vi ứng dụng rộng rãi |
HuaSheng® HLM300
Nghiên cứu trường hợp 1: Quy trình tiện trên thép không gỉ 316L
21 phút - HuaSheng® HLM300
21 phút - Đối thủ
Thông số kỹ thuật dụng cụ:
WNMG080408
Nguyên liệu quy trình:
SUS316L
Điều kiện thử nghiệm: Liên tục
Tốc độ cắt Vc = 200 m/phút
Tốc độ cấp liệu Fn = 0,2 mm/vòng
Độ sâu cắt ap = 1,5mm
Phương pháp làm mát: Nhũ tương

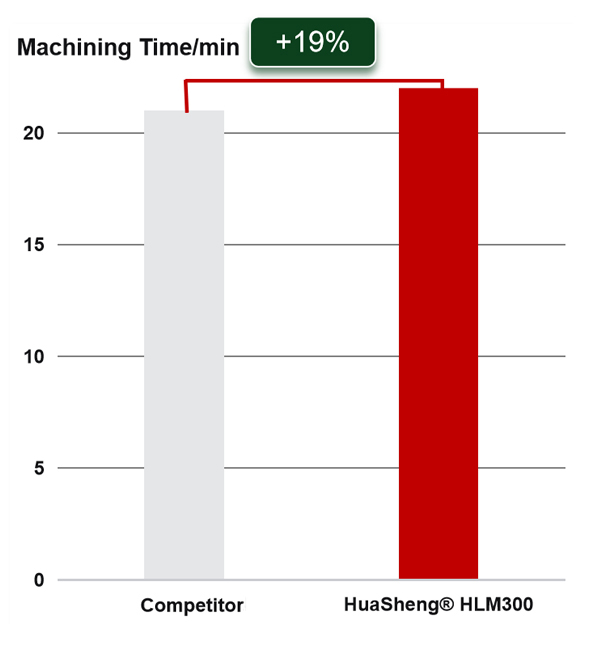

Kết quả kiểm tra:VB=300μm, So sánh thời gian gia công
Dụng cụ phủ HLM300 của Huasheng chỉ dùng được 25 phút trước khi bị gãy.
Dụng cụ được phủ lớp bảo vệ của đối thủ chỉ sử dụng được 21 phút trước khi bị gãy.
Lớp phủ của Huasheng giúp tăng tuổi thọ dụng cụ lên 19%.
Nguồn:Phòng thí nghiệm gia công Huasheng

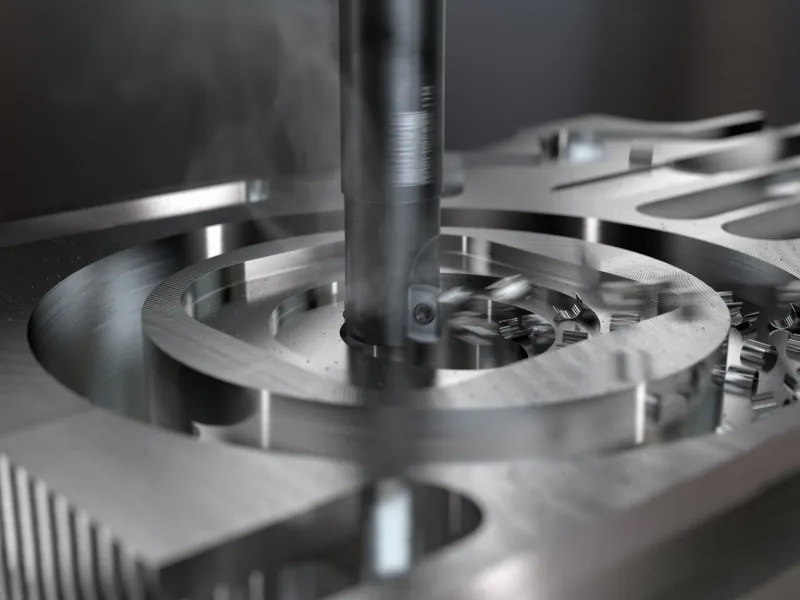

Các giải pháp phủ lớp cho dụng cụ phay (Phương pháp gia công)

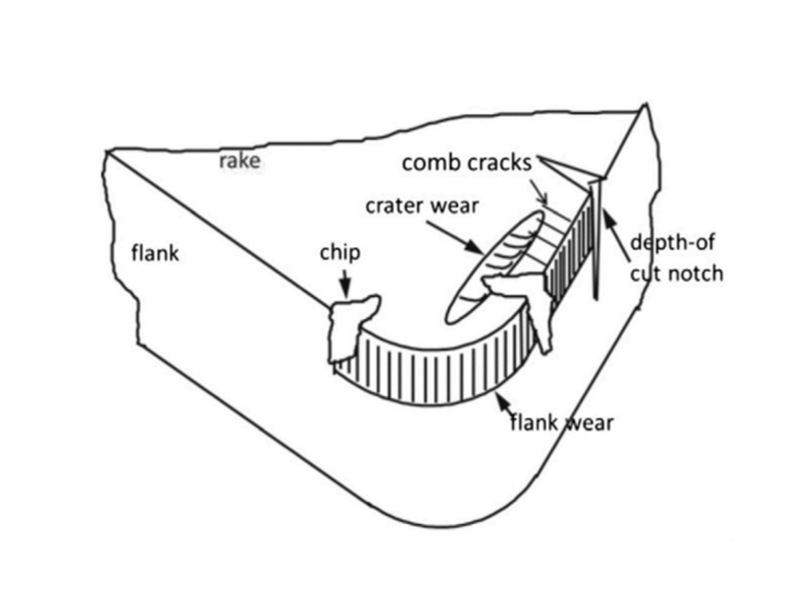

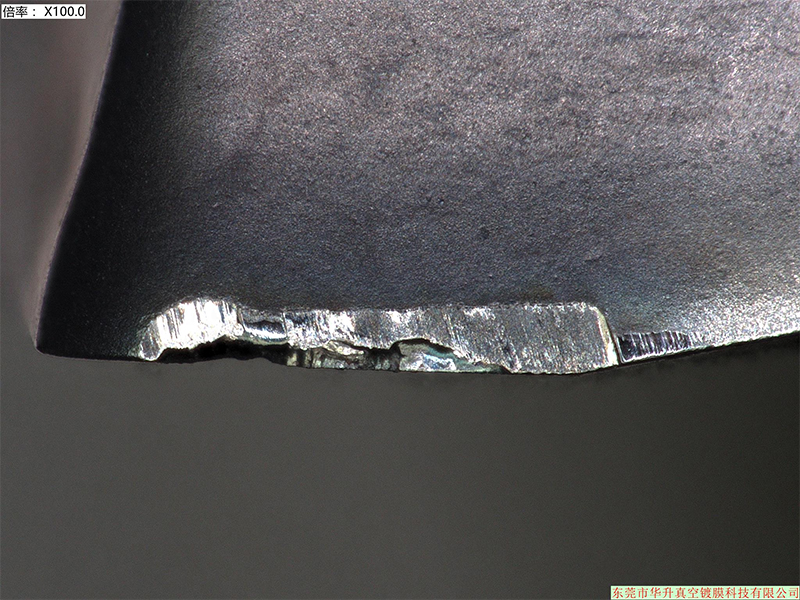

Đặc điểm của dụng cụ phay (gia công):
Trang phục bên hông
>> Xử lý gián đoạn, tác động lớn trong quá trình gia công
>> Thép cacbon thấp, khó bẻ phoi và dễ tạo ra cạnh dày.
>> Thép hợp kim, chủ yếu là mài mòn, mài mòn cạnh
>> Yêu cầu vật liệu có độ cứng cao, độ cứng khi nung nóng, khả năng chịu nhiệt
>> Gia công phay hạng nặng, chiều sâu và chiều rộng cắt lớn, tốc độ cấp liệu cao
| Sự cân bằng giữa độ cứng và độ dẻo dai | Hiệu suất lớp phủ |
| Bề mặt nhẵn | |
| Khả năng chống mài mòn cao | |
| Độ ổn định nhiệt cao |
Các giải pháp phủ lớp cho dụng cụ phay (Phương pháp gia công)
Ứng dụng lớp phủ cho dụng cụ phay

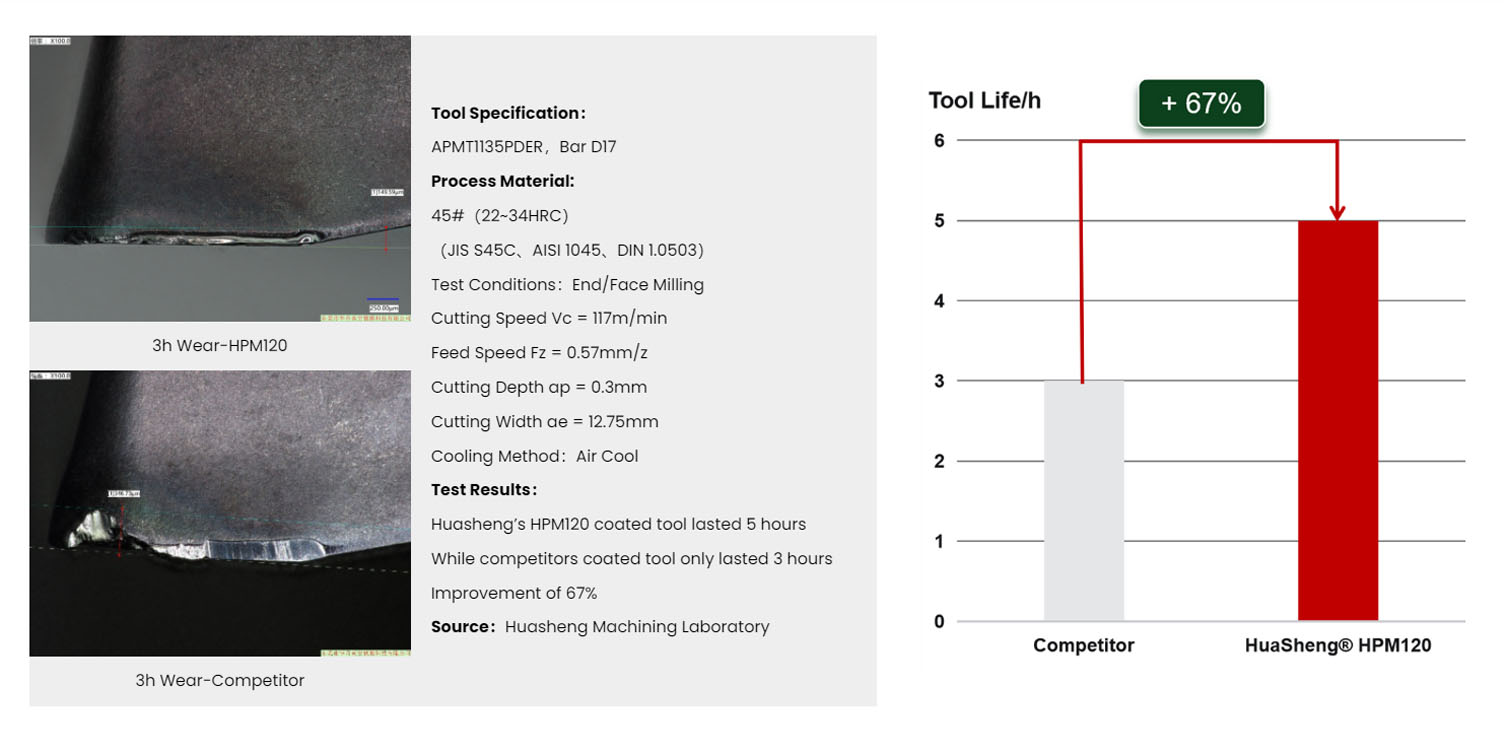

Các loại lớp phủ: U2, HPM120, HE250
Ứng dụng: Lớp phủ đa năng U2 đặc biệt thích hợp để gia công thép thông thường (32~48HRC), thép không gỉ, gang và các vật liệu khác.
HPM120 thích hợp cho thép thông thường có độ cứng thấp (20HRC-45HRC).
HE250 thích hợp cho thép tôi cứng HRC45-62.
Đặc điểm lớp phủ: Lớp phủ đa năng U2 có bề mặt nhẵn mịn, không có giọt, độ ổn định nhiệt tuyệt vời và khả năng chống mài mòn cực cao.
Lớp phủ HPM120 có ít giọt trên bề mặt, cấu trúc lớp phủ dày đặc, độ dày và độ cứng vừa phải.
HE250 có khả năng chống va đập và chống nứt tốt, mật độ cao và khả năng chống oxy hóa tốt.
Gia công kim loại – Dao cắt CNC
Nguyên lý lớp phủ U2:
Thiết bị điện cực âm tích hợp G4 mới do Huasheng tự phát triển sử dụng công nghệ Super HiPiMS, với bề mặt nhẵn không có giọt, hệ số ma sát thấp và lớp phủ có độ ổn định nhiệt tuyệt vời cùng khả năng chống mài mòn cực cao.
Ứng dụng:
Thép cacbon, thép hợp kim, thép có độ cứng cao
Tính chất của lớp phủ:
| Thành phần lớp phủ | Dựa trên AlTiN |
| Màu sắc | Đen |
| Độ dày (μm) | 6,0±1 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 38±3 |
| Ứng suất nén dư (GPa) | -3,0±1 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1100 |
Gia công kim loại – Dao cắt CNC
Nguyên lý phủ HPM120:
Máy composite HA800 do Huasheng tự phát triển sử dụng công nghệ mạ ion hồ quang để điều chỉnh cấu trúc đa lớp của lớp phủ, có lợi cho việc giảm ứng suất và chống lan truyền vết nứt. Nó có đặc tính chống oxy hóa, chống mài mòn và độ bám dính lớp phủ tuyệt vời.
Ứng dụng:
Thép cacbon, thép hợp kim (
Tính chất của lớp phủ:
| Thành phần lớp phủ | Đế AlCrN |
| Màu sắc | Màu tím |
| Độ dày (μm) | 2,5±0,3 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 35±3 |
| Ứng suất nén dư (GPa) | -3,5±1 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1100 |
Gia công kim loại – Dao cắt CNC

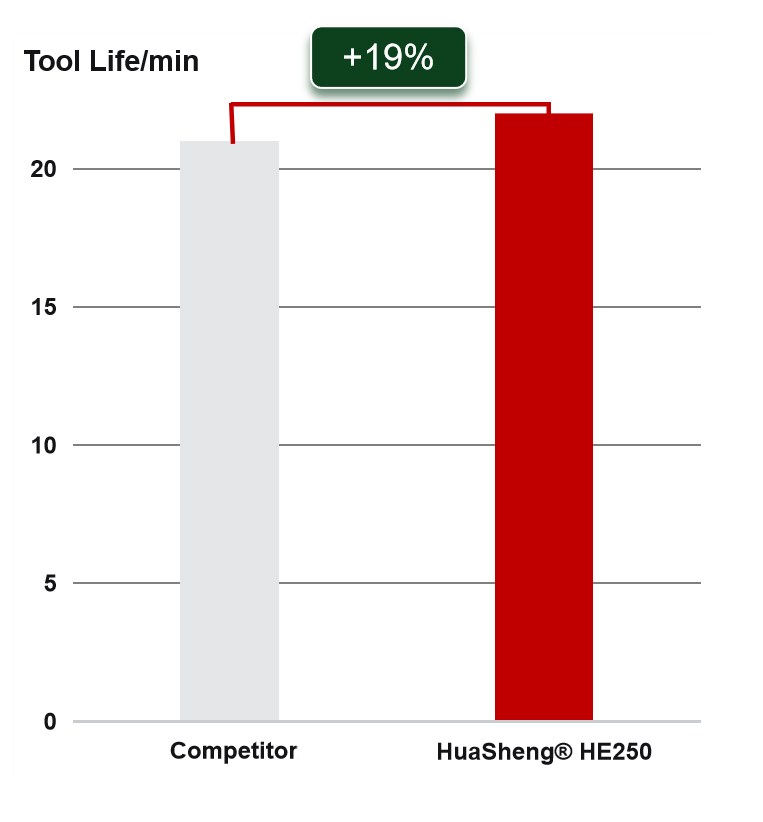

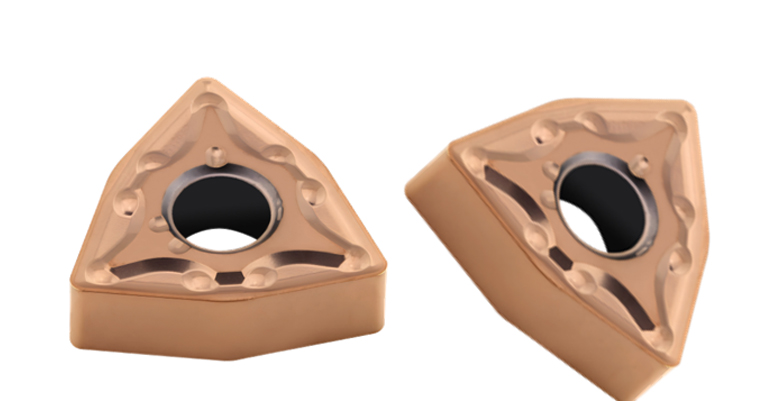

Nguyên lý phủ HE250:
Máy composite HA800 do Huasheng tự phát triển sử dụng công nghệ mạ ion hồ quang để điều chỉnh cấu trúc nhiều lớp của lớp phủ, mang lại khả năng chống nứt tuyệt vời; việc sử dụng lớp chuyển tiếp liên kết giúp cải thiện độ bền liên kết của chất nền; lớp có độ cứng cao trên bề mặt và độ bền liên kết giữa các lớp mang lại khả năng chống mài mòn cao vượt trội.
Ứng dụng:
Thép hợp kim, thép tôi cứng (45-62HRC)
Tính chất của lớp phủ:
| Thành phần lớp phủ | Đế TiAlSiN |
| Màu sắc | Đồng |
| Độ dày (μm) | 2,5±0,3 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 37±3 |
| Ứng suất nén dư (GPa) | -4,5±1 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1100 |

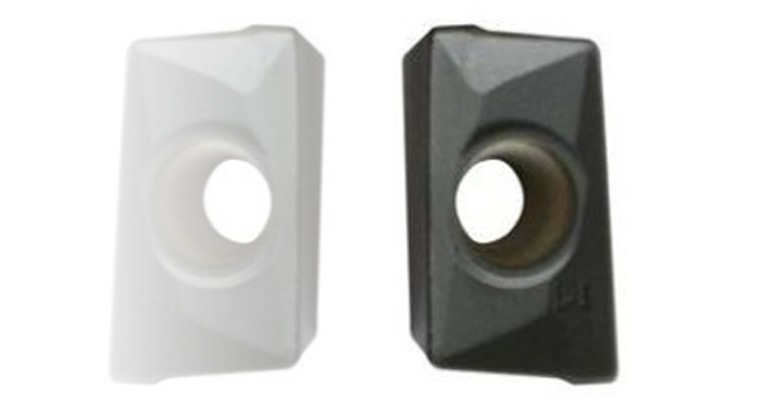

Thông số lớp phủ G4-U2
Nguyên liệu quy trình:
Thép cacbon, thép hợp kim, thép có độ cứng cao
201/316/304, Gang
Mảnh dao phay đa năng, mảnh dao phay gang, mảnh dao phay thô.
| Thành phần lớp phủ | Dựa trên AlTiN |
| Màu sắc | Đen |
| Độ dày (μm) | 6,0±1 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 38±3 |
| Ứng suất nén dư (GPa) | -3,0±1 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1100 |
| Cấu trúc lớp phủ | Hiệu suất lớp phủ |
| Lớp phủ có hàm lượng nhôm cao | Lớp phủ có khả năng chống oxy hóa tuyệt vời. |
| Sử dụng Super HiPiMS | Bề mặt nhẵn không có giọt nước, hệ số ma sát thấp |
| Độ dày lớp phủ được tối ưu hóa | Lớp phủ có độ ổn định nhiệt tuyệt vời và khả năng chống mài mòn cực cao. |
| Cân bằng giữa độ cứng, độ dẻo dai của lớp phủ và ứng suất thấp. | Bao gồm hiệu năng toàn diện hơn |
HuangSheng®G4-U2

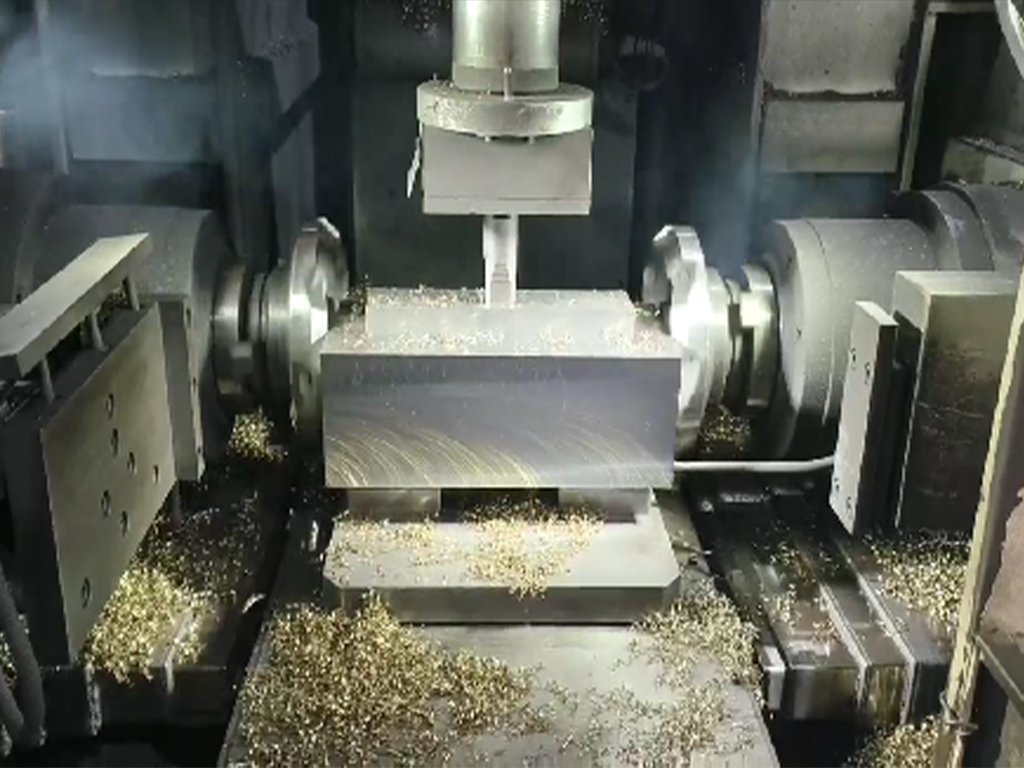

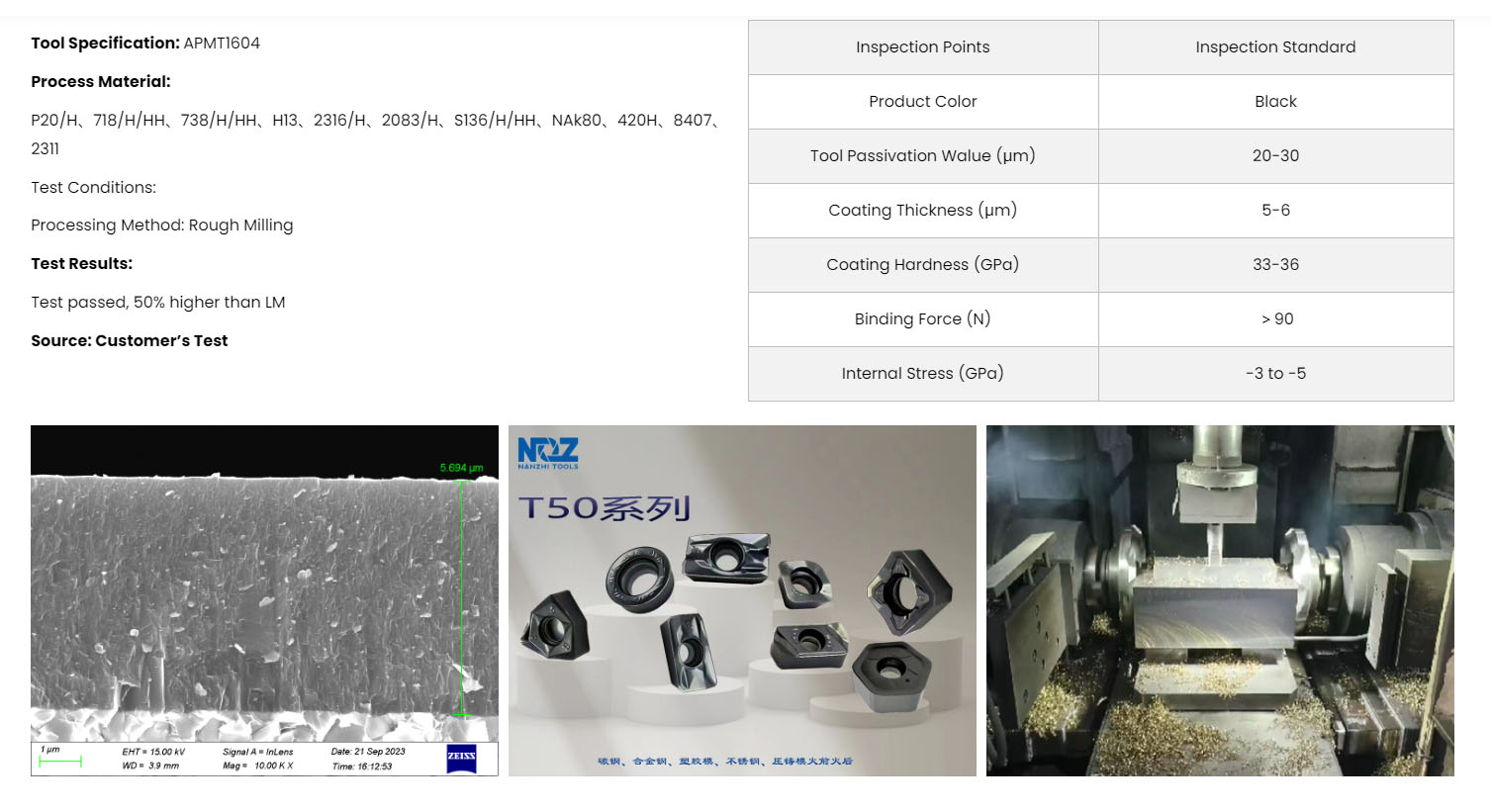

Nghiên cứu trường hợp 1: Gia công cơ khí tổng quát
Thông số kỹ thuật công cụ: APMT1604
Nguyên liệu quy trình:
P20/H, 718/H/HH, 738/H/HH, H13, 2316/H, 2083/H, S136/H/HH, NAk80, 420H, 8407, 2311
Điều kiện thử nghiệm:
Phương pháp gia công: Phay thô
Kết quả kiểm tra:
Bài kiểm tra đã đạt, cao hơn 50% so với LM.
Nguồn: Kết quả thử nghiệm của khách hàng
| Điểm kiểm tra | Tiêu chuẩn kiểm tra |
| Màu sắc sản phẩm | Đen |
| Độ dày lớp thụ động hóa dụng cụ (μm) | 20-30 |
| Độ dày lớp phủ (μm) | 5-6 |
| Độ cứng lớp phủ (GPa) | 33-36 |
| Lực liên kết (N) | >90 |
| Áp suất bên trong (GPa) | -3 đến -5 |

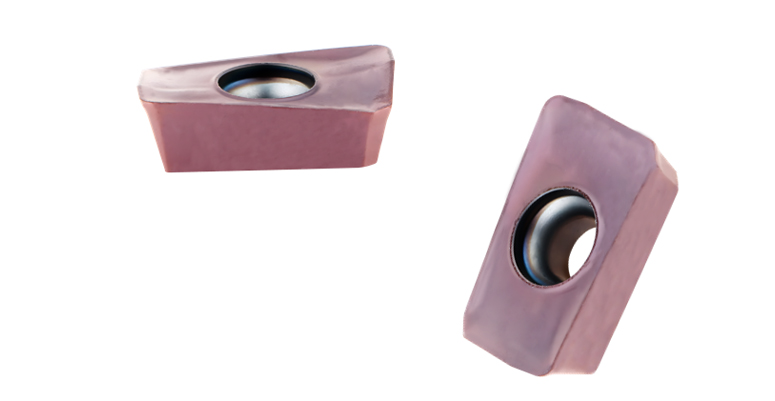

HuaSheng® HPM120
Ứng dụng
Gia công thép
Gia công cơ khí tổng quát
| Thành phần lớp phủ | AlCrN-base |
| Màu sắc | Màu tím |
| Độ dày (μm) | 2,5±0,3 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 35±3 |
| Ứng suất nén dư (GPa) | -3,5±1 |
| Nhiệt độ phủ (℃) | 0,4±0,1 |
| Nhiệt độ hoạt động tối đa (℃) | 1100 |
| Cấu trúc lớp phủ | Hiệu suất lớp phủ |
| Lớp phủ nền AlCrN công nghệ AIP mới nhất | Cung cấp độ bám dính lớp phủ tuyệt vời và đảm bảo độ tin cậy của lớp phủ. |
| Khả năng chống oxy hóa và chống mài mòn tuyệt vời | Thích hợp cho quá trình gia công ở tốc độ cắt trung bình và cao. |
| Cấu trúc đa lớp được tối ưu hóa | Có tác dụng giảm ứng suất và chống nứt. |
| Cân bằng giữa độ cứng của lớp phủ và ứng suất nén dư | Cung cấp khả năng chịu sốc nhiệt cao cho quá trình gia công liên tục các vật liệu cứng. |
| Tích hợp các công nghệ HiPIMS và AIP mới nhất. | Kết hợp những ưu điểm của hai công nghệ phủ tiên tiến. |
HuaSheng® HPM120
Nghiên cứu trường hợp 1: Gia công thép cacbon trung bình 45# (22~34HRC)
3h Wear-HPM120
3h Wear-Competitor
Thông số kỹ thuật dụng cụ:
APMT1135PDER，Bar D17
Nguyên liệu quy trình:
45# (22~34HRC)
(JIS S45C, AISI 1045, DIN 1.0503)
Điều kiện thử nghiệm: Gia công phay đầu/mặt
Tốc độ cắt Vc = 117 m/phút
Tốc độ tiến dao Fz = 0,57mm/z
Độ sâu cắt ap = 0,3mm
Chiều rộng cắt ae = 12,75mm
Phương pháp làm mát: Làm mát bằng không khí

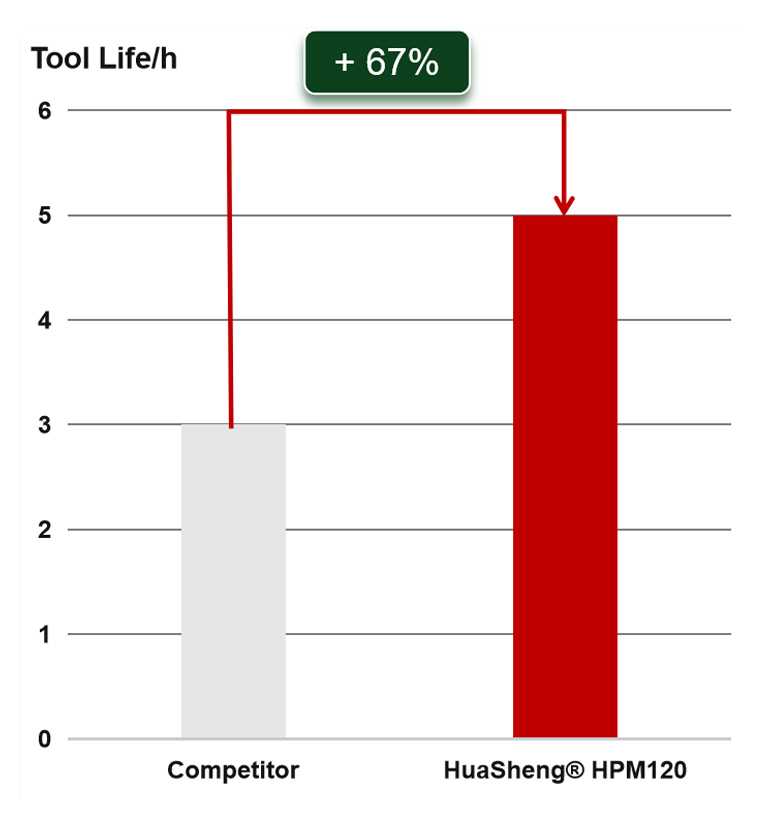

Kết quả kiểm tra:
Dụng cụ phủ lớp HPM120 của Huasheng có tuổi thọ 5 giờ.
Trong khi đó, các sản phẩm phủ lớp bảo vệ của đối thủ cạnh tranh chỉ có hiệu quả trong 3 giờ.
Mức cải thiện 67%
Nguồn:Phòng thí nghiệm gia công Huasheng
HuaSheng® HE250
Ứng dụng
Mảnh dao tiện, mảnh dao phay
Gia công cơ khí tổng quát, gia công vật liệu có độ cứng cao.
Gia công phay một mặt, gia công phay hai mặt, gia công lỗ.
| Thành phần lớp phủ | AlTi-base |
| Màu sắc | Đồng |
| Độ dày (μm) | 2,5±0,3 |
| Độ cứng Vickers ở nhiệt độ phòng (GPa) | 37±3 |
| Ứng suất nén dư (GPa) | -4,5±1 |
| Nhiệt độ phủ (℃) | |
| Nhiệt độ hoạt động tối đa (℃) | 1100 |
| Cấu trúc lớp phủ | Hiệu suất lớp phủ |
| Việc sử dụng các lớp chuyển tiếp phù hợp | Tăng cường độ bám dính giữa chất nền và các lớp. |
| Kiến trúc đa lớp | Khả năng chống nứt tuyệt vời |
| Lớp có độ cứng cao | Khả năng chống mài mòn cao |
HuaSheng® HE250
Nghiên cứu trường hợp 1: Gia công thép không gỉ 316L
21 phút - HE250
21 phút - Đối thủ
Thông số kỹ thuật dụng cụ:

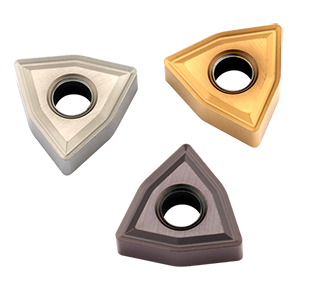

WNMG080408
Nguyên liệu quy trình:
SUS316L
Điều kiện thử nghiệm: Liên tục
Tốc độ cắt Vc = 200 m/phút
Tốc độ cấp liệu Fn = 0,2 mm/vòng
Độ sâu cắt ap = 1,5mm
Phương pháp làm mát: Nhũ tương
Kết quả kiểm tra:VB=300μm, So sánh thời gian gia công
Dụng cụ phủ lớp HPM120 của Huasheng có thời lượng sử dụng 25 phút.
Trong khi đó, dụng cụ được phủ lớp bảo vệ của các đối thủ cạnh tranh chỉ bền được 21 phút.
Tăng trưởng 19%
Nguồn:Phòng thí nghiệm gia công Huasheng
