Công nghệ khắc

Từ trường được thiết kế đặc biệt bao quanh hệ thống mẫu một cách đồng đều.

Độ đồng nhất tuyệt vời của quá trình khắc

Nhiễu xạ tốt

Cường độ khắc có thể điều chỉnh

Các mô-đun được khắc không cần bảo trì.

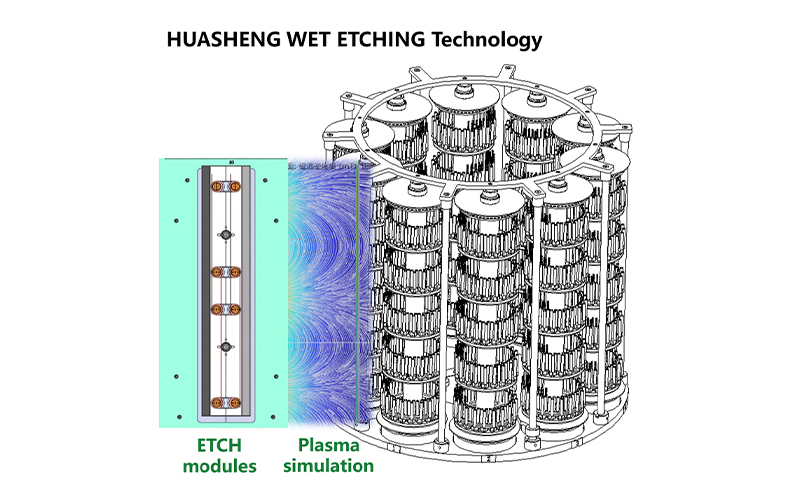

Công nghệ khắc (3)
Công nghệ khắc (4)
0102

Công nghệ phủ PVD

Kỹ thuật lắng đọng hơi vật lý (PVD) đề cập đến quá trình làm bay hơi bề mặt của nguồn vật liệu (rắn hoặc lỏng) thành các nguyên tử hoặc phân tử khí, hoặc ion hóa một phần thành ion, bằng các phương pháp vật lý trong điều kiện chân không, và lắng đọng một lớp màng mỏng có chức năng đặc biệt lên bề mặt chất nền thông qua quá trình khí (hoặc plasma) áp suất thấp. PVD là một trong những công nghệ xử lý bề mặt chính.

Công nghệ phủ composite: Kết hợp những ưu điểm của công nghệ lắng đọng hồ quang và lắng đọng magnetron trong cùng một nguồn bay hơi:

Công nghệ khắc (1)

Mạ ion hồ quang (AIP)

Tỷ lệ ion hóa cao

Mật độ cao

Tốc độ lắng đọng cao

Nhiều vi hạt

Bề mặt thô ráp

Công nghệ khắc (2)

cực âm tích hợp G4

Tỷ lệ ion hóa cao

Mật độ cao

Tốc độ lắng đọng cao

Bề mặt nhẵn mịn, không có hạt vi mô.

Ứng suất dư thấp

Công nghệ khắc (3)

Phun phủ magnetron (MS)

Bề mặt nhẵn mịn, không có hạt vi mô.

Ứng suất dư thấp

Tốc độ lắng đọng thấp

Tỷ lệ ion hóa thấp

Công nghệ phủ PECVD

Phương pháp lắng đọng hơi hóa học tăng cường plasma (PECVD) là một quy trình lắng đọng các lớp phủ hợp kim cứng kim cương vô định hình cực kỳ mịn, bám dính tốt trong môi trường chân không cao. So với các quy trình PVD, quy trình PECVD sử dụng nguồn điện mạ sâu, không cần mục tiêu catốt và phôi không cần quay trong buồng lò. Đây là một quy trình phủ sạch, không gây ô nhiễm, đáng tin cậy và đa chức năng.

● Phần cứng đơn giản, không cần nguồn ion hóa bổ sung

● Thiết kế từ trường phức hợp, tăng tỷ lệ ion hóa

● Tốc độ lắng đọng cao >1μm/h

● Nhiệt độ lắng đọng thấp

● Bề mặt nhẵn, không có tạp chất vi hạt lớn.

● Sản phẩm làm sạch bằng plasma, không cần bảo trì

Công nghệ khắc (4)

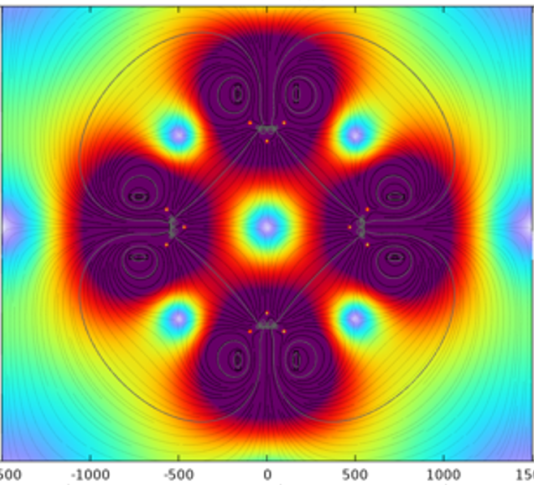

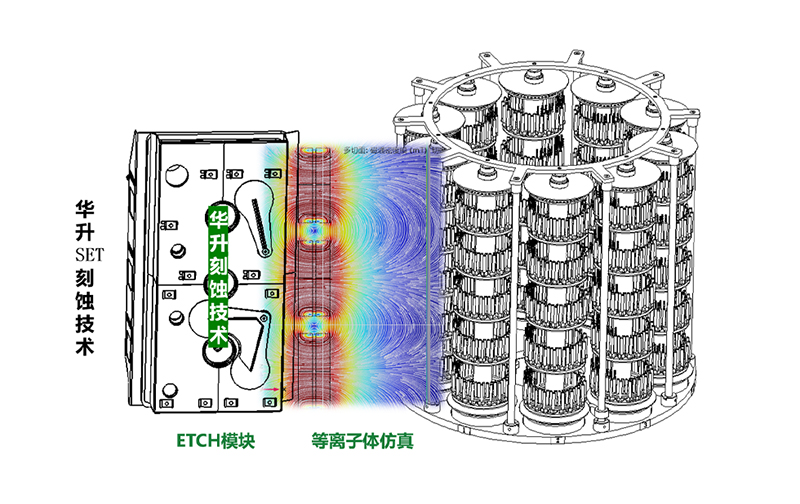

Mô phỏng trường từ kín không cân bằng

Công nghệ khắc (5)

Plasma mật độ cao

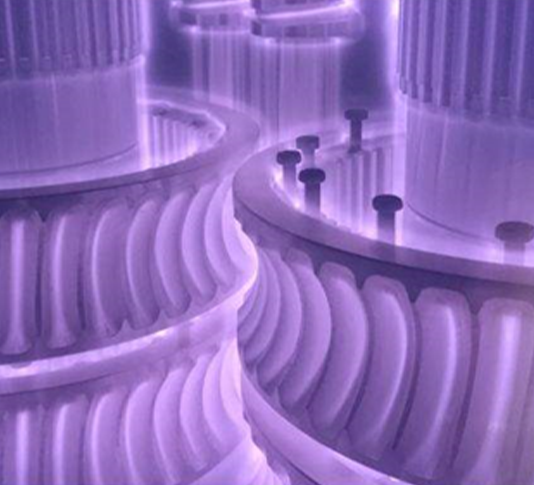

Công nghệ khắc (6)

Sản phẩm làm sạch bằng plasma

PECVD (cho aC:H)

Dựa trên các yêu cầu về khả năng chống mài mòn, bôi trơn, chống ăn mòn và độ bền liên kết cao của các bộ phận, lớp phủ DLC được thiết kế về mặt cấu trúc dựa trên khái niệm cấu trúc đa lớp, chuyển tiếp gradient và vật liệu composite giao diện.

Công nghệ

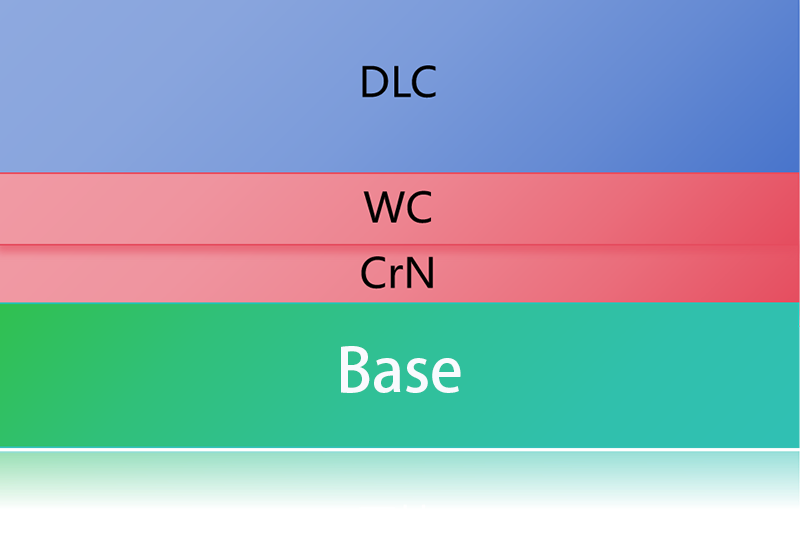

Cấu trúc lớp phủ DLC

Công nghệ khắc (7)

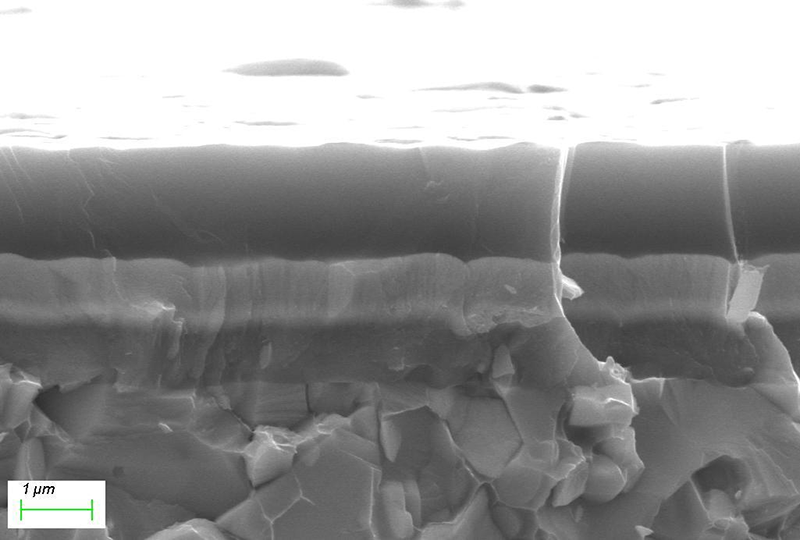

Độ dày 2-4μm (tùy thuộc vào yêu cầu khác nhau)
